手寫 Multi-Head Attention：從公式到代碼實現

自從 “Attention is All You need” [1] 這篇文章發佈之後，注意力機制開始廣爲人知。雖然一開始注意力機制被應用於自然語言處理領域，但人們很快發現它也能夠用於處理圖像、點雲等數據結構，並且取得非常好的效果。

本文介紹如何用 PyTorch 實現文章 [1] 提出的 multi-head attention（MHA）。MHA 是 scaled dot-product attention（SDPA）[1], [2] 的改進。既然 MHA 是 SDPA 的 multi-head 版，那麼也許將 SDPA 稱爲單頭注意力會比較形象。讓我們先從單頭注意力開始。

Scaled Dot-product Attention

SDPA 的計算公式如下：

\[ \text{Attention}(Q, K, V) = \text{Softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V \tag{1}\]

其中，\(Q\)、\(K\) 和 \(V\) 分別爲輸入的 query、key 和 value 向量。\(Q\) 的尺寸爲 \(L \times E_q\)，\(K\) 的尺寸爲 \(S \times E_q\)，\(V\) 的尺寸爲 \(S \times E_v\)。

在 Equation 1 中，\(QK^T\) 的計算可以理解爲求 query 向量和 key 向量間的”匹配程度”，使得 SDPA 能夠根據匹配程度從 value 中取得相關的數據。Softmax 函數在這裏起到歸一化的作用，使得 SDPA 的計算結果可以視爲 V 的加權平均。

注意力機制是一個有趣的設計。RNN（Recurrent Neural Networks）結構面臨着長程記憶困難的問題；類似的，CNN（Convolutional Neural Networks）中也存在遠距離像素感知困難的問題。SDPA 的特點是，爲每一對 query 和 key 都作計算，而不考慮其時間或空間上的位置差距。

我個人的觀察是，注意力機制就好像構造了一個”完全二部圖”。這個二部圖由 \(A\) 和 \(B\) 兩個頂點集合組成，其中 \(A\) 集合代表 query，\(B\) 集合代表 key 和 value。\(A\) 和 \(B\) 之間的結點兩兩之間都有一條邊，邊的權重由 query 和 key 的”匹配程度”決定。類似 SDPA，全連接層或卷積層也可以表示爲二部圖，只不過其邊的權重是通過訓練得到的、固定的值，而在注意力機制中，邊的權重是動態的，根據 query 和 key 計算得到的。

Attention 的縮放係數

從 Equation 1 可以看到，在執行 Softmax 函數前，SDPA 使用係數 \(\frac{1}{\sqrt{d_k}}\) 對輸入作了縮放。爲什麼是 \(\sqrt{d_k}\)，而不是其它係數呢？ 本節主要摘錄蘇劍林的系列文章中的結論，對這個問題作簡要的討論。

Softmax 是一個將向量映射爲向量的函數。首先，我們注意到 Softmax 輸入向量的方差對於其輸出向量的分佈有重要影響。

import numpy as np
import torch
import torch.nn.functional as F
import matplotlib.pyplot as plt
np.random.seed(0)

length = 32
samples = []
n_samples = 32
for i in range(n_samples):
    m = i / n_samples * 10
    x = np.random.randn(length) * m
    y = np.array(torch.softmax(torch.tensor(x), dim=0))
    samples.append((sorted(y), np.var(x)))
samples.sort(key=lambda x: x[1])  # 按方差排序
fig = plt.figure()
ax = plt.gca()
cax = ax.matshow(np.array([s for s, i in samples]).transpose())
ax.set_xticklabels([f'{i:.2f}' for s, i in samples])
fig.colorbar(cax);

/tmp/ipykernel_3636085/3983590926.py:13: DeprecationWarning:

__array__ implementation doesn't accept a copy keyword, so passing copy=False failed. __array__ must implement 'dtype' and 'copy' keyword arguments. To learn more, see the migration guide https://numpy.org/devdocs/numpy_2_0_migration_guide.html#adapting-to-changes-in-the-copy-keyword

/tmp/ipykernel_3636085/3983590926.py:19: UserWarning:

set_ticklabels() should only be used with a fixed number of ticks, i.e. after set_ticks() or using a FixedLocator.

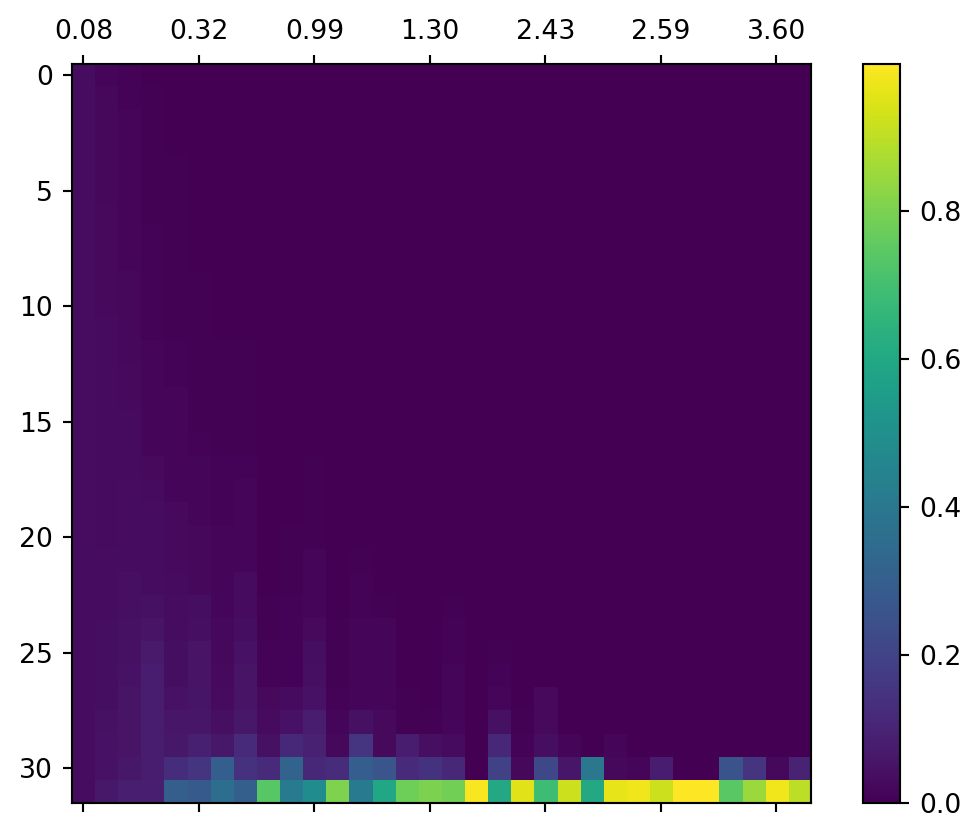

Figure 1: Softmax 輸入向量的方差對輸出向量的影響。橫軸表示輸入向量的方差。圖像的每一列表示 Softmax 對應該方差時輸出的向量。爲便於觀察，向量都經過排序。

由 Figure 1 可見，Softmax 函數的輸入向量方差越小，則輸出越接近 \(\vec 0\)；反之，Softmax 的輸出越接近 one-hot 編碼，即只有一個元素是 1，其它元素都接近 0。然而，這兩種極端情況都容易引發梯度消失問題。（這在我的《Softmax 函數的性質》一文中已經給出了推導。）

爲了避免梯度消失，我們既不希望 Softmax 的輸出接近 \(\vec 0\)，也不希望其成爲 one-hot 編碼。下面的程序通過直觀的方式演示了其中的原因：

# 向量的長度
length = 128
# 縮放係數，影響輸入向量的方差大小
scales = [2**(i / 3) for i in range(10)]
xs = []
ys = []
for _ in range(1000):
    # 隨機選擇一個縮放係數
    m = np.random.choice(scales)
    # 隨機初始化 Softmax 的輸入，並縮放
    x = torch.tensor(np.random.randn(length) * m, requires_grad=True)
    # 執行 Softmax 函數
    y = torch.softmax(x, dim=0)
    # 橫軸爲 max(y)
    xs.append(y.max().item())
    label = torch.rand(y.shape)
    loss = torch.abs(label - y).mean()
    loss.backward()
    # 縱軸爲梯度絕對值的最大值
    ys.append(x.grad.abs().max().item())
plt.scatter(xs, ys)
plt.xlabel('Max value of Softmax output')
plt.ylabel('Max absolute gradient value')
plt.show()

Figure 2: 圖像的橫軸爲 Softmax 的輸出最大值。當該數值接近最小值的時候，表示輸出向量接近均勻分佈。而當該數值接近 1 的時候，表明輸出向量接近 one-hot 向量；縱軸是經過損失的反向傳播後，梯度絕對值的最大值。

從 Figure 2 可以看到，當 Softmax 的輸入接近 \(0\) 向量或者 one-hot 向量的時候，容易發生梯度消失現象，此時梯度的絕對值接近 \(0\)。

綜上所述，爲儘量避免 Softmax 的梯度消失，控制輸入向量的方差很重要。假設 \(\vec q\) 和 \(\vec k\) 都是 \(0\) 均值的，二者相互獨立，方差分別爲 \(v_q\) 和 \(v_k\)，不難證明它們的內積 \(\vec q^T \vec k\) 的數學期望爲 \(0\)。

展開證明

\[ \begin{align*} \mathbb{E}(\vec q^T \vec k) &= \mathbb{E}\left(\sum_i q_i k_i\right) \\ &= \sum_i \mathbb{E}(q_i k_i) \\ &= \sum_i \mathbb{E}(q_i) \mathbb{E}(k_i) \\ &= \sum_i 0 \cdot 0 \\ &= 0. \end{align*} \]

\(\vec q^T \vec k\) 的方差爲 \(d_k v_q v_k\)。

展開證明

\[ \begin{align*} \text{Var}(\vec q^T \vec k) &= \text{Var}\left(\sum_{i=1}^{d_k} (q_i k_i)\right) \\ \end{align*} \]

假設 \(\vec q^T \vec k\) 的任意兩個維度都是獨立同分布的，那麼

\[ \begin{align*} \text{Var}(\vec q^T \vec k) &= d_k \text{Var}(q_i k_i) \\ &= d_k (\mathbb E(q_i^2 k_i^2) - (\mathbb E(q_i k_i))^2)\\ &= d_k (\mathbb E(q_i^2)\mathbb E(k_i^2) - (\mathbb E(q_i) \mathbb E(k_i))^2)\\ &= d_k (\mathbb E(q_i^2)\mathbb E(k_i^2) )\\ &= d_k \left( \text{Var}(q_i) \text{Var}(k_i) \right) \\ &= d_k v_q v_k \end{align*} \]

於是 \(\text{Var}(\vec q^T \vec k / \sqrt{d_k}) = v_q v_k\)。

因此，假設輸入的 query 和 value 是標準正態分佈（均值爲 \(0\)，方差爲 \(1\)），那麼經過 \(1/\sqrt{d_k}\) 的縮放處理，就能保持 softmax 的輸入也是標準正態分佈，避免方差過小或過大。

代碼實現

在充分理解清楚 SDPA 的計算公式的前提下，用 PyTorch 實現它就不困難。需要注意的是 Equation 1 中沒有體現 attention mask，但我們要在代碼實現中支持它。attention mask 用於在訓練中阻止模型看到未來的 token，這對訓練聊天機器人、機器翻譯模型等生成式模型是必要的。

在實現中，mask 矩陣的值會被加到注意力矩陣上。如果 mask 矩陣中有一個值非常小（接近 \(-\infty\)），那麼對應的注意力就會在 softmax 中被抑制。

下列代碼實現了 scaled dot-product attention：

import torch
import torch.nn as nn
import torch.nn.functional as F
import numpy as np

def my_scaled_dot_product_attention(q, k, v, mask=None):
    embed_dim = q.shape[-1]
    attn_weights = torch.einsum('nle,nse->nls', q, k)
    attn_weights /= np.sqrt(embed_dim)
    if mask is not None:
        attn_weights += mask
    attn_weights = torch.softmax(attn_weights, dim=-1)

    ret = torch.einsum('nls,nse->nle', attn_weights, v)
    return ret, attn_weights

讓我們看看實現的 my_scaled_dot_product_attention 函數能不能正常運行：

batch_size = 1
length = 2
embed_dim = 4
q = torch.rand((batch_size, length, embed_dim))
k = torch.rand((batch_size, length, embed_dim))
v = torch.rand((batch_size, length, embed_dim))
mask = torch.rand((length, length))
ret, attn_weights = my_scaled_dot_product_attention(q, k, v, mask)
print('attention 操作返回結果：', ret)
print('attention 矩陣爲：', attn_weights)

attention 操作返回結果： tensor([[[0.1592, 0.2905, 0.4648, 0.5226],
         [0.1702, 0.2726, 0.4972, 0.5158]]])
attention 矩陣爲： tensor([[[0.4483, 0.5517],
         [0.4844, 0.5156]]])

一個檢查實現正確性的小技巧是，觀察返回 attention 矩陣的各列之和是否爲 1。如果不爲 1，說明實現有問題。

assert torch.all(attn_weights.sum(-1) - 1 < 1e-6)

在準備好 scaled dot product attention 的基礎上，我們便可以着手實現 multi-head attention 了。

Multi-head Attention

根據原論文描述，MHA 的實現爲：

\[ \text{MultiHead}(Q, K, V) = \text{Concat}(\text{head}_1, ..., \text{head}_h)W^O \]

其中 \(\text{head}_i = \text{Attention}(QW^Q_i, KW^K_i, VW^V_i)\)。據此可知，MHA 操作爲：

將 query、key 和 value 拆分成若干個 head，對這些 head 分別作線性變換；
對每個 head 分別執行 scaled dot-product attention；
將所有 head 的 attention 的結果合併，經過一層線性變換後返回。

通過在多個 head 上執行 attention，MHA 允許模型在不同的子空間收集不同位置的信息，增加了 attention 機制的表達能力。

代碼實現如下：

class MyMultiheadAttention(nn.Module):
    def __init__(
        self,
        embed_dim,
        num_heads,
    ):
        super().__init__()
        self.embed_dim = embed_dim
        self.num_heads = num_heads
        self.in_proj_weight = nn.Parameter(
            torch.rand((3 * embed_dim, embed_dim))
        )
        self.in_proj_bias = nn.Parameter(
            torch.rand((3 * embed_dim))
        )
        self.out_proj = nn.Linear(embed_dim, embed_dim)

    def forward(self, query, key, value, attn_mask=None):
        L, N, q_dim = query.shape
        S, N, k_dim = key.shape
        S, N, v_dim = value.shape

        assert self.embed_dim % self.num_heads == 0
        weight_query, weight_key, weight_value = self.in_proj_weight.chunk(3)
        bias_query, bias_key, bias_value = self.in_proj_bias.chunk(3)

        query = F.linear(query, weight_query, bias_query)
        key = F.linear(key, weight_key, bias_key)
        value = F.linear(value, weight_value, bias_value)

        # L, N, E -> N*n_heads, L, E/n_heads
        query = query.view(L, N * self.num_heads, -1).permute(1, 0, 2)
        key = key.view(S, N * self.num_heads, -1).permute(1, 0, 2)
        value = value.view(S, N * self.num_heads, -1).permute(1, 0, 2)

        out, attn_weights = my_scaled_dot_product_attention(query, key, value, mask=attn_mask)
        out = out.permute(1, 0, 2).reshape(L, N, -1)
        attn_weights = attn_weights.reshape(N, -1, L, S).mean(1)

        out = self.out_proj(out)
        return out, attn_weights

首先，我們先比較一下本文實現的 multi-head attention 和 torch 官方實現的參數設置。我們將會看到所有參數名稱和參數尺寸都是一致的。這表明我們的 multi-head attention 與 torch 的官方實現兼容。

batch_size = 2
embed_dim = 16
num_heads = 4
torch_mha = nn.MultiheadAttention(embed_dim, num_heads)
for n, p in torch_mha.named_parameters():
    print(n, p.shape)
print('')

my_mha = MyMultiheadAttention(embed_dim, num_heads)
for n, p in my_mha.named_parameters():
    print(n, p.shape)

in_proj_weight torch.Size([48, 16])
in_proj_bias torch.Size([48])
out_proj.weight torch.Size([16, 16])
out_proj.bias torch.Size([16])

in_proj_weight torch.Size([48, 16])
in_proj_bias torch.Size([48])
out_proj.weight torch.Size([16, 16])
out_proj.bias torch.Size([16])

接下來，我們檢查我們實現的 MHA 和 torch 版本 MHA 的輸出是否完全一致。在進行比較之前，我們先進行參數的複製，保持兩個模塊的參數完全相同。

my_mha_parameters = dict(my_mha.named_parameters())
for n, p in torch_mha.named_parameters():
    my_mha_parameters[n].data.copy_(p)
    assert torch.all(p == my_mha_parameters[n])

下列代碼對函數的輸出進行檢查：

query = torch.rand((length, batch_size, embed_dim))
key = torch.rand((length, batch_size, embed_dim))
value = torch.rand((length, batch_size, embed_dim))

# prepare mask
attn_bias = torch.zeros(length, length, dtype=query.dtype)
temp_mask = torch.ones(length, length, dtype=torch.bool).tril(diagonal=0)
attn_bias.masked_fill_(temp_mask.logical_not(), float("-inf"))
attn_bias.to(query.dtype)

ret, attn_weights = my_mha(query, key, value, attn_mask=attn_bias)
ret2, attn_weights2 = torch_mha(query, key, value, need_weights=True, attn_mask=attn_bias)
error = torch.mean(torch.abs(ret - ret2)).item()
error2 = torch.mean(torch.abs(attn_weights - attn_weights2)).item()
print(f'Difference: {error:.4f}, {error2:.4f}')

assert error < 1e-6 and error2 < 1e-6

Difference: 0.0000, 0.0000

檢查結果表明我們實現的 multi-head attention 輸出與 torch 官方實現的完全一致，驗證了代碼的正確性。

練習題

例子 1

改變 MHA 的 heads 數會如何改變 MHA 的參數量？

參考答案

MHA 的參數量與 head 的數量無關，這從代碼中也能很容易看出來。

實驗也驗證了這一點。

embed_dim = 16
num_heads = 4
mha1 = nn.MultiheadAttention(embed_dim, num_heads)
mha2 = nn.MultiheadAttention(embed_dim, num_heads * 2)

def count_parameters(m):
    c = 0
    for p in m.parameters(): c += p.numel()
    return c

print(count_parameters(mha1), count_parameters(mha2))

1088 1088

例子 2

在自注意力機制中，MHA 的時間複雜度是多少？和 head 數有關嗎？

參考答案

首先，由 Equation 1 可以看出，單頭注意力機制的時間複雜度是 \(O(n^2 d)\)，其中 \(n\) 爲序列長度，\(d\) 爲特徵維度。

接下來考慮 MHA 的時間複雜度。MHA 先對輸入向量作線性變換得到 Q、K、V，這部分的時間複雜度爲 \(O(n d^2)\)；然後這些特徵被拆分爲 \(h\) 個 head，分別做 attention，這個部分的時間複雜度爲 \(O(n^2 \frac{d}{h} \times h)\)，其中 \(h\) 爲 head 數。最後 MHA 再做一次線性變換，時間複雜度爲 \(O(n d^2)\)。

因此，總的來看，MHA 的時間複雜度爲 \(O(n^2 d + n d^2)\)，與 head 數無關。

從 Stack Overflow 的這個網頁可以看到一些有趣的討論。

總結

參考文獻

[1]

A. Vaswani et al., “Attention is all you need,” Advances in Neural Information Processing Systems, vol. 30, 2017, Available: https://arxiv.org/abs/1706.03762

[2]

D. Bahdanau, K. Cho, and Y. Bengio, “Neural machine translation by jointly learning to align and translate,” arXiv preprint arXiv:1409.0473, 2014, Available: https://arxiv.org/abs/1409.0473

[3]

N. Shazeer, “Fast transformer decoding: One write-head is all you need,” arXiv preprint arXiv:1911.02150, 2019, Available: https://arxiv.org/abs/1911.02150
